上海百聯中環購物廣場位于中環線旁的真光路1288號，占地面積10萬平方米，商業建筑面積25萬平方米，是目前上海規模******的集購物、餐飲、休閑、娛樂為一體的超大型商業廣場。
1、改造對象
中央空調耗能設備：
開利機組5套、溴化鋰機組3套；
冷凍水泵8臺，總功率為1140KW，常開3～4臺；
冷卻水泵8臺，總功率為990KW，常開3～4臺；
冷卻塔風機5臺，每臺功率為11KW；
A區B1樓－4樓5個樓面的53臺變風量機組，總功率1691KW。
空調系統每天運行12～13小時。
2、安裝節電裝置數量

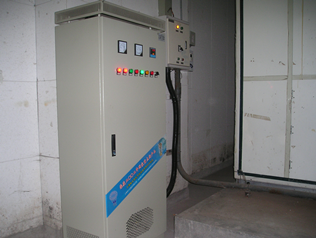

水泵節電裝置5套，裝機容量688KW
風機節電裝置58套，裝機容量1746KW
3、案例實施情況

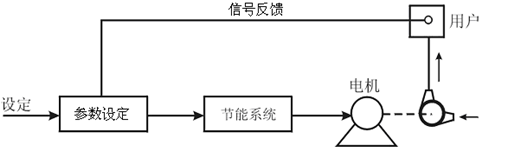

由于本項目中中央空調系統在設計過程中仍采用傳統的定流量設計理念，耗電量較大，電能浪費嚴重。而在現實生活中，中央空調系統各部分設備的負荷是隨著環境溫度、季節交替、人流情況的變化而變化，因此，有必要對空調負荷進行實時跟蹤、及時調整，使各部分設備始終處于******的運行狀態，從而達到節能的目的。節能控制系統原理圖：
在節電裝置的控制設計中，設計了手動切換和自動旁路功能，即用戶可手動或自動切換使用二套控制線路，確保空調系統無間斷運行。
在控制系統的調試中，首先確定變頻器的最低工作頻率，將其設定為下限頻率并鎖定。再將采集的各類信號綜合運算，最終轉變?yōu)槟M信號反饋給變頻器來控制水泵、風機運轉，實時調節流量。
由于水泵、風機類電機的耗電功率與轉速近似成立方比的關系，因此在保證通風要求及溫度的前提下，減少一定的流量能夠起到大幅降低能耗的效果。
4、改造前后的能耗對比
與2007年同期比較，同樣的運行時間內風機部分降低了50％的能耗，水泵部分降低了45％的能耗。
在達到預期節能效果的同時，項目雙方人員也發現，商場內部分區域在使用節電裝置后，空調的調節品質得以提高，同時也在一定程度上降低了部分臺套風機由于全天運行在額定轉速下所產生的噪音，改善了商場的購物環境。
5、項目投資方式
項目雙方采取的是用戶零投資，將每月實際節省電費作為項目款支付給項目實施單位的合作方式。這種合同能源管理的合作模式有效地解決了用戶開展節能技改項目融資難、風險高的問題，但同時對項目實施方的資金運轉提出了更高的要求。
6、項目年節能量
制冷期間平均節電率達到50％，季節交替及供暖期間達到近60％左右。項目年節省用電440萬度左右，折合1770噸標準煤。
項目回收期在1.5年之內。
7、項目節能技術適用對象
本項目中應用的變頻調速控制技術適用于各類商場、公共場館、工廠恒溫、恒壓車間的供水、通風系統。 |
